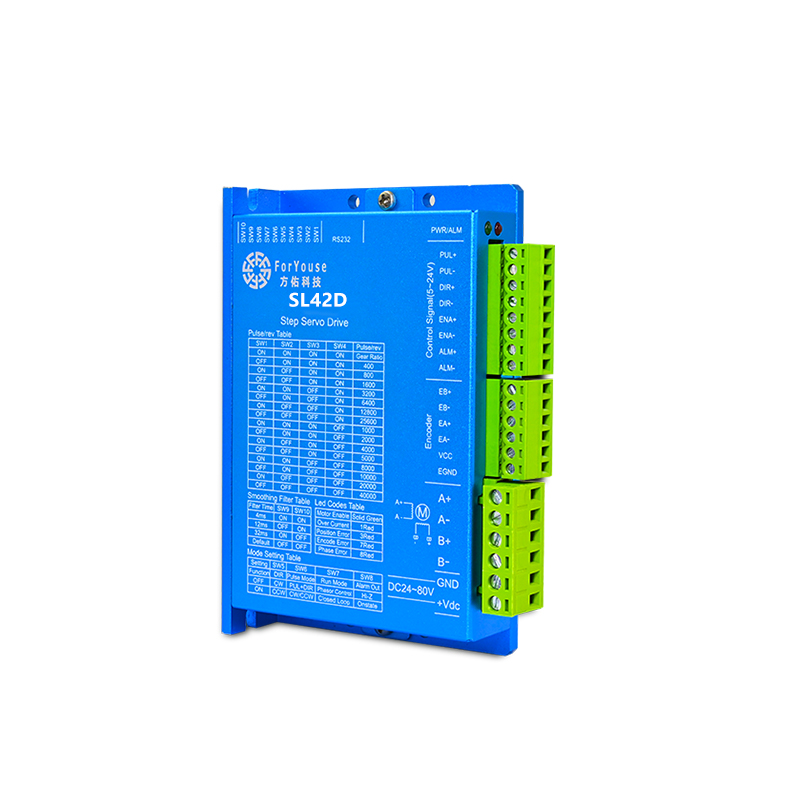

SL42D闭环步进电机

技术特点

• 采用32位电机专用控制芯片；
• 采用先进的矢量型闭环控制技术，电机运行更平稳、精度更高；
• 内置两组算法：全闭环算法和功角算法，可满足不同的应用需求；
• 精确的位置及速度控制，满足苛刻的应用要求；
• 根据负载情况采用变流控制技术，降低电机发热；
• 具有高动态响应能力，缩短电机加减速时间；
• 通过串口外接调试盒或者PC软件设置系统参数，操作方便简单；
• 静态电流和动态电流可以任意设置（0～2A范围内）；
• 可适配驱动42及以下规格系列混合式闭环步进电机；
• 光电隔离信号输入/输出，脉冲响应频率最高可达200KHz；
• 提供15档通用细分选择，最大200细分（40000脉冲/转）；
• 提供与各种脉冲源相匹配的电子齿轮（任意细分值）；
• 具有过流、过热、过压和跟踪误差超差等保护；

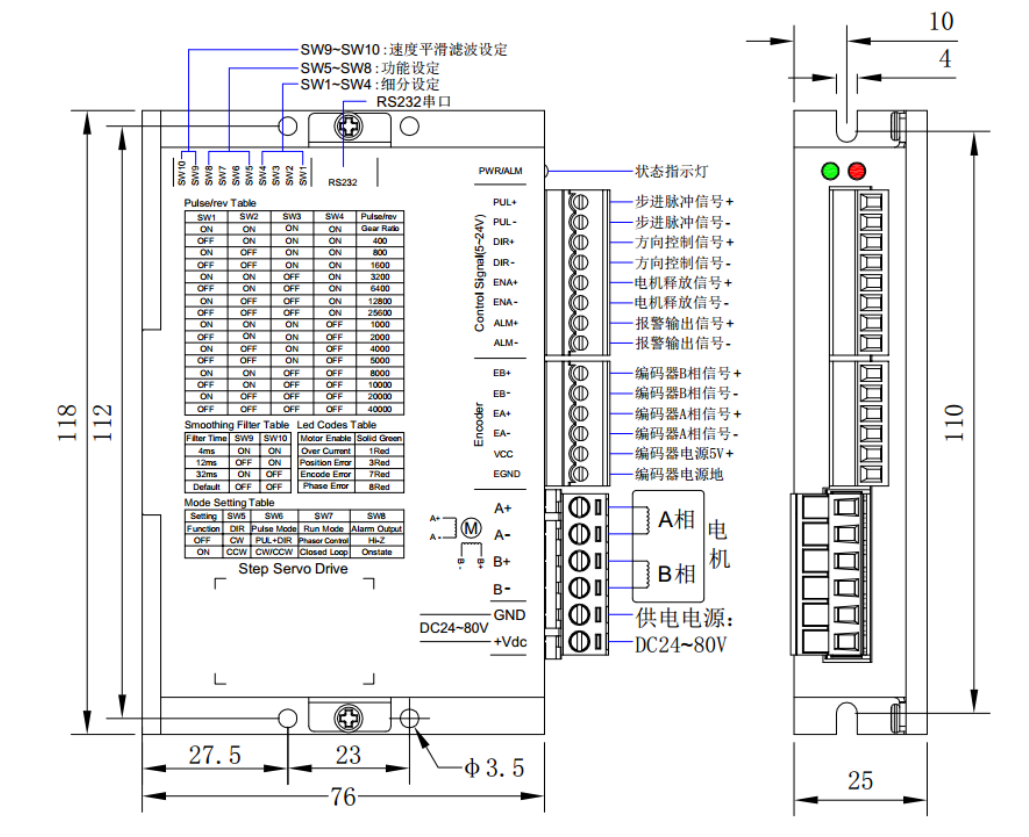

机械安装尺寸图（单位mm）：

注意：保持驱动器的良好散热

（1） 驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内；

（2） 安装驱动器时请尽量采用直立侧面安装，远离热源。必要时在安装驱动

器的电气柜上安装散热通风风扇，使电气柜里外空气对流，保证驱动器在可靠

工作温度范围内工作。
